Hebeanlage Aqualift S Compact
Mono, GTF 500, resistant, Bodenplatte
Datenblatt
KESSEL Hebeanlage Aqualift S Compact für fäkalienfreies Abwasser, Einbau in die Bodenplatte, mit überflutbarer Pumpe GTF 500 resistant, Anzahl Pumpen: 1, Niveauerfassung über Schwimmerschalter, Abdeckplatte mit Schlitzrost schwarz
- Anlage beständig gegen salzhaltige Medien und Abwässer aus Enthärtungsanlagen
- Einfaches Nachrüsten von Mono auf Duo möglich
- Leiser Betrieb durch Schallentkopplung der Pumpe(n)
| Artikelnummer | 280500SC |
|---|---|
| GTIN | 4026092082607 |
| Preisgruppe | 20 |
Hebeanlage Aqualift S Compact Mono, GTF 500, resistant, Bodenplatte
Die steckerfertige Hebeanlage für fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage. - mit teleskopischem Aufsatzstück für stufenlosen Höhen- und Niveauausgleich und integriertem Bodenablauf - Sammelbehälter aus PE, beständig gegen aggressive Abwässer und 3 m Grundwasser - inklusive Rückflussverhinderer für die Druckleitung - inklusive Stutzen für Zulauf und Kabelleerrohr - Pumpe mit Freistromrad für höchste Betriebssicherheit Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Ausführung: Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Allgemeine Merkmale: Farbe: schwarz Norm: EN 12050-2 Abmessungen: Länge: 617 mm Breite: 585 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 100 Nutzvolumen: 16 l Druckabgang (DN): 32 mm Druckabgang (DA): 40 mm Einbautiefe: 490 - 620 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte mit Schlitzrost Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Belastungsklasse: K 3 (EN 1253-1) Länge: 366 mm Breite: 366 mm Verriegelung: Lock & Lift Freier Kugeldurchgang: 10 mm Fördereinrichtung: Pumpe: GTF 500 resistant Anzahl Pumpen: 1 Förderleistung max.: 10 m3/h Förderhöhe max.: 8 m Betriebsspannung: 230 V Netzfrequenz: 50 Hz Betriebsart: S1 Leistung P1: 0,6 kW Leistung P2: 0,36 kW Drehzahl: 2.800 U/min Erforderliche Absicherung (Leitungsschutz): C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: Schuko 2-polig Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 2,7 A Schutzart Pumpe: IP 68 (3m) Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Steuerung: Art Niveauerfassung: mechanisch Instrument Niveauerfassung: Schwimmerschalter
Produktvideo
Der Aqualift S Compact ist ein wahrer Verwandlungskünstler. Mit ihm bieten wir erstmals eine Hebeanlage, die nach dem Einbau in die Bodenplatte bequem von einer Mono- in eine Duoanlage umgewandelt werden kann.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Übergangsstück DN 50/70 | 27126 | |
|
Übergangsstück DN 100/70 | 27602 | |
|
Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | |
|
Kompressor-Set zur Lufteinperlung | 28048 | |
|
|
Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm | 28062 | |
|
Adapter für Druckanschluss, DN 32, PE | 28086 | |
|
Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | |
|
Zulaufstutzen DN 70, mit Dichtung, Gewindering | 39007 | |
|
Zulaufstutzen DN 100, mit Dichtung, Gewindering | 39100 | |
|
Geruchsverschluss Multistop, System 125 | 48500 | |
|
Geruchsverschluss Megastop | 48550 | |
|
Haarsieb Kunststoff, für Badabläufe System 125 | 48700 | |
|
Sägeglocke für DN 50/70/100 | 500101 | |
|
Geruchsverschluss für Der Ultraflache 79 | 680696 | |
|
Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, schwarz | 680795 | |
|
Ablaufkörper für Abdeckplatte für Multistop, schwarz | 680796 | |
|
Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, grau | 680797 | |
|
Ablaufkörper für Abdeckplatte für Multistop, grau | 680798 | |
|
Kabelzubehör Verlängerung für Sonde | 80889 | |
|
Kabelzubehör Verlängerung für Pumpe | 80891 | |
|
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm | 830050 | |
|
Abdeckplatte befliesbar, tagwasserdicht | 830052 | |
|
Verlängerungsstück H: 200 mm | 83070 | |
|
Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch | 83073 | |
|
Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | |
|
WU-Einbauset DA: 40 mm, für Bauunternehmer | 83077 | |
|
|
WU-Einbauset DA: 50 mm, für Bauunternehmer | 83079 | |
|
Dichtung für Rohrdurchführung, DN 50 | 850114 | |
|
Dichtung für Rohrdurchführung, DN 70 | 850116 | |
|
Dichtung für Rohrdurchführung, DN 100 | 850117 |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
|
Zulaufstutzen DN 50, mit Dichtung, Gewindering | 39005 | |
|
Schlitzrost 138x138 mm, Kunststoff | 60101S | |
|
Verriegelungsschlüssel für Schlitzroste Ecoguss, Lock & Lift | 67007 | |
|
Einhandverschluss für Rückflussverhinderer | 680018 | |
|
Dichtung für Aufsatzstück, ab 07/2014 | 680150 | |
|
Pumpenanschluss mit Dichtung und Klappe | 680475 | |
|
Druckanschluss mit Dichtung und Schrauben | 680758 | |
|
Pumpenverbindung Minilift, Aqualift S | 680760 | |
|
Klappengehäuse Mono, mit Pumpenverbindung | 680761 | |
|
Drehverschluss für Verriegelung Pumpenverbindung | 680762 | |
|
Austauschpumpe GTF 500 resistant, mit Schwimmerschalter | 680765 | |
|
Freistromrad für GTF 500 | 680767 | |
|
Spiralgehäuse für GTF 500 | 680768 | |
| Schraubenset für Ansaugkorb, GTF 500 | 680769 | ||
|
Ansaugkorb für GTF 500 | 680770 | |
|
Pumpeneinhang für Aqualift S Compact, Mono, GTF 500 | 680771 | |
|
Dichtung für Abdeckplatte, System 330 mm | 686114 | |
|
Abdeckplatte schwarz mit Schlitzrost | 830053 | |
|
Aufsatzstück System 400 verriegelbar, silbergrau | 830065 |
| Katalogseite | |
|---|---|
| Einbau- und Bedienungsanleitung | |

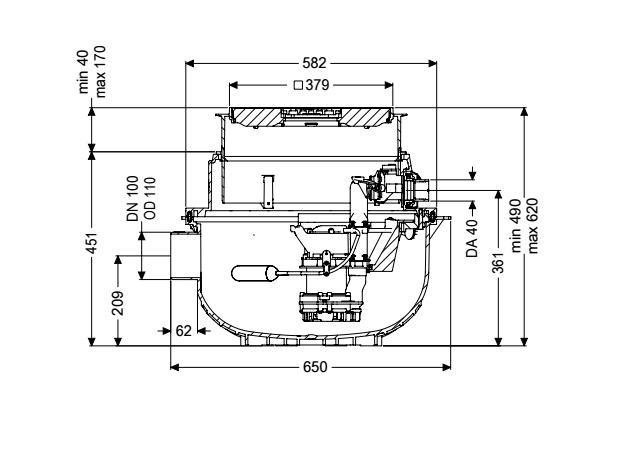

| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- Freier Kugeldurchgang (ATTR-180): 10 Millimeter
- TÜV Prüfzeichen (ATTR-376):
ID 1111241937
- Herkunftsland (ATTR-322): DE
- Anwendungsbereich (ATTR-264): Entwässerung
- Bauart Pumpe (ATTR-265): Pumpe freiaufgestellt
- Wellenlage Pumpe (ATTR-266): vertikal
- Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
- Hydraulik Pumpe (ATTR-268): einstufig
- Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
- Antrieb Pumpe (ATTR-270): E-Motor für Wechselstrom
- E-Motor Anlaufart (ATTR-271): direkt
- Werkstoff Pumpengehäuse (ATTR-272): Kunststoff
- Motor-Pumpenwelle (ATTR-279): durchgehend
- Wellenabdichtung (ATTR-280): RWDR
- Anzahl der Betriebspumpen (ATTR-281): 1
- Minimale Fördermedien-Temperatur (ATTR-282): 0 Grad Celsius
- Maximaler Betriebsdruck (Pmax) (ATTR-283): 800 HPA
- Minimale Drehzahl bei Drehzahlverstellung (ATTR-284): keine Drehzahlverstellung
- max. Einschaltstrom (ATTR-285): 6,9 Ampere
- Vertikaler Einbau (ATTR-286): ja
- Pumpe (ATTR-4): GTF 500 resistant
- Anzahl Pumpen (ATTR-181): 1
- Laufrad Typ (ATTR-8): Freistromrad
- Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 3G 1,0 mm2
- Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): C 16 A
- Betriebsart (ATTR-10): S1
- Leistung P1 (ATTR-F4): 0,6 Kilowatt
- Leistung P2 (ATTR-F5): 0,4 Kilowatt
- Drehzahl (ATTR-F2): 2.800 Umdrehungen/Minute
- Betriebsspannung (ATTR-131): 230 Volt
- Netzfrequenz (ATTR-N4): 50 Hertz
- Nennstrom (ATTR-N5): 2,7 Ampere
- Förderleistung max. (ATTR-F7): 10 Kubikmeter/Stunde
- Förderhöhe max. (ATTR-F8): 8 Meter
- Förderguttemperatur (dauerhaft) max. (ATTR-132): 40 Grad Celsius
- Anschlusstyp (ATTR-N1): Schuko 2-polig
- Schutzart Pumpe (ATTR-125): IP 68 (3m)
- Länge Netzanschlussleitung Pumpe (ATTR-11): 5 Meter
- Temperaturüberwachung (ATTR-135): integriert
- Gewicht netto (ATTR-A3A): 16,2 Kilogramm
- Gewicht brutto (ATTR-A3B): 19,4 Kilogramm
- Anlagenart (ATTR-2): Einzelanlage
- Rückflussverhinderer (ATTR-165): integriert
- Pumpensteuerung (ATTR-134): Schwimmerschalter
- Resistant (ATTR-338): beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen
- Abdeckungsart (ATTR-A21): Abdeckplatte mit Schlitzrost
- Abdeckung Farbe (ATTR-A2A): schwarz
- Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
- Verriegelung (ATTR-A2D): Lock & Lift
- Abdeckung Material (ATTR-A2E):
Kunststoff
- Länge (ATTR-A2M): 366 Millimeter
- Breite (ATTR-A2N): 366 Millimeter
- Zulauf Nennweite (DN) (ATTR-B1CA): 100 Millimeter
- Einbautiefe (ATTR-B2_VB): 490 Millimeter
- Druckabgang (DN) (ATTR-B17): 32 Millimeter
- Druckabgang (DA) (ATTR-B18): 40 Millimeter
- Nutzvolumen (ATTR-B10): 16 Liter
- Länge (ATTR-A6A): 617 Millimeter
- Breite (ATTR-A6B): 585 Millimeter
- Volumen (ATTR-320): 0,2 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 590 Millimeter
- Verpackungsmaß Breite (ATTR-326): 590 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 675 Millimeter
- Abmessungen (ATTR-323): 590X590X675 MM
- Anzahl Packstücke (ATTR-321): 1
- Art Niveauerfassung (ATTR-7A): mechanisch
- Instrument Niveauerfassung (ATTR-7B): Schwimmerschalter
- Einbausituation (ATTR-1):
Einbau in die Bodenplatte
- Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
- Leistungserklärung (DOP) (ATTR-292): 009-085
- Abwassermenge (ATTR-310):
Mittel
- Abwasserart (ATTR-6):
fäkalienfrei
- Konformitätserklärung (ATTR-303): 009-076
- Farbe (ATTR-102): schwarz
- Norm (ATTR-9): EN 12050-2
- CE Kennzeichnung (ATTR-A5B):
ja
- Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Hebeanlagen
- Produktart (M-ATTR-003): Hebeanlage
- Produktfamilie (M-ATTR-004): Aqualift S
- Produktname (M-ATTR-005): Aqualift S Compact
- Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10 PROZ
- Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10 PROZ
- Obere Toleranz der Nennfrequenz (+) (ATTR-275): 3 PROZ
- Untere Toleranz der Nennfrequenz (-) (ATTR-276): 2 PROZ
- Elektrischer Anschluss Pumpe (ATTR-277): 1/N/PE 230V
- Anlaufschaltung bei Dreiphasenanschluss oder Drehstrom (ATTR-278): direkt
