Hebeanlage Aqualift S Compact

Mono, GTF 500, Bodenplatte, befliesbar

- Anlagenart Einzelanlage - Nennstrom: 2,7 A

  • Anlage steckerfertig
  • Einfaches Nachrüsten von Mono auf Duo möglich
  • Leiser Betrieb durch Schallentkopplung der Pumpe(n)
Artikelnummer 280500X
GTIN 4026092082577
Preisgruppe 5

Hebeanlage Aqualift S Compact Mono, GTF 500, Bodenplatte, befliesbar

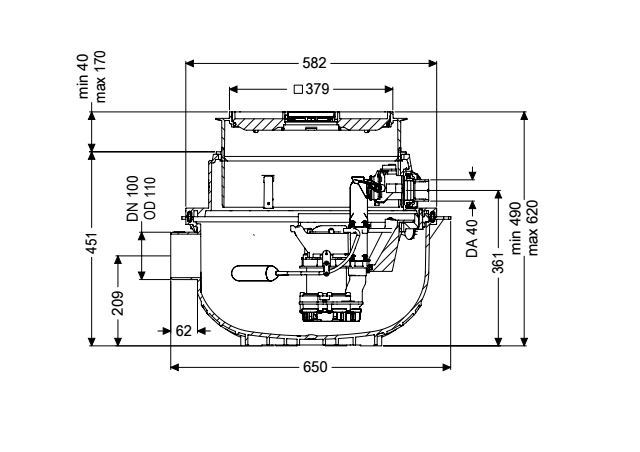

Die steckerfertige Hebeanlage für fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage. - mit teleskopischem Aufsatzstück für stufenlosen Höhen- und Niveauausgleich und integriertem Bodenablauf - Sammelbehälter aus PE, beständig gegen aggressive Abwässer und 3 m Grundwasser - inklusive Rückflussverhinderer für die Druckleitung - inklusive Stutzen für Zulauf und Kabelleerrohr - Pumpe mit Freistromrad für höchste Betriebssicherheit Ausführung: Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Einbausituation: Einbau in die Bodenplatte Abwasserart: fäkalienfrei Allgemeine Merkmale: Farbe: schwarz Norm: EN 12050-2 Abmessungen: Länge: 617 mm Breite: 585 mm Behälter/Grundkörper: Zulauf Nennweite (DN): 100 mm Druckabgang (DN): 32 mm Druckabgang (DA): 40 mm Einbautiefe: 490 - 620 mm Nutzvolumen: 16 l Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: silbergrau Ablauffunktion: ja Bodenbelaghöhe max.: 16 mm Belastungsklasse: K 3 (EN 1253-1) Länge: 366 mm Breite: 366 mm Verriegelung: Lock & Lift Freier Kugeldurchgang: 10 mm Fördereinrichtung: Pumpe: GTF 500 Anzahl Pumpen: 1 Förderleistung max.: 10 m3/h Förderhöhe max.: 8 m Betriebsspannung: 230 V Netzfrequenz: 50 Hz Betriebsart: S1 Leistung P1: 0,6 kW Leistung P2: 0,36 kW Drehzahl: 2.800 U/min Erforderliche Absicherung (Leitungsschutz): C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: Schuko 2-polig Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 2,7 A Schutzart Pumpe: IP 68 (3m) Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Steuerung: Art Niveauerfassung: mechanisch Instrument Niveauerfassung: Schwimmerschalter

Produktvideo

Der Aqualift S Compact ist ein wahrer Verwandlungskünstler. Mit ihm bieten wir erstmals eine Hebeanlage, die nach dem Einbau in die Bodenplatte bequem von einer Mono- in eine Duoanlage umgewandelt werden kann.

  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Übergangsstück DN 50/70 27126
Übergangsstück DN 100/70 27602
Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040
Kompressor-Set zur Lufteinperlung 28048
Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm 28062
Adapter für Druckanschluss, DN 32, PE 28086
Zulaufstutzen DN 50, mit Dichtung, Gewindering 39005
Zulaufstutzen DN 70, mit Dichtung, Gewindering 39007
Zulaufstutzen DN 100, mit Dichtung, Gewindering 39100
Geruchsverschluss Multistop, System 125 48500
Geruchsverschluss Megastop 48550
Haarsieb Kunststoff, für Badabläufe System 125 48700
Sägeglocke für DN 50/70/100 500101
Geruchsverschluss für Der Ultraflache 79 680696
Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, schwarz 680795
Ablaufkörper für Abdeckplatte für Multistop, schwarz 680796
Ablaufkörper für Abdeckplatte für Geruchsverschluss 50 mm, grau 680797
Ablaufkörper für Abdeckplatte für Multistop, grau 680798
Kabelzubehör Verlängerung für Sonde 80889
Kabelzubehör Verlängerung für Pumpe 80891
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm 830050
Abdeckplatte befliesbar, tagwasserdicht 830052
Verlängerungsstück H: 200 mm 83070
Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073
Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075
WU-Einbauset DA: 40 mm, für Bauunternehmer 83077
WU-Einbauset DA: 50 mm, für Bauunternehmer 83079
Dichtung für Rohrdurchführung, DN 50 850114
Dichtung für Rohrdurchführung, DN 70 850116
Dichtung für Rohrdurchführung, DN 100 850117
  Titel Artikelnummer
Zulaufstutzen DN 50, mit Dichtung, Gewindering 39005
Verriegelungsschlüssel für Schlitzroste Ecoguss, Lock & Lift 67007
Einhandverschluss für Rückflussverhinderer 680018
Dichtung für Aufsatzstück, ab 07/2014 680150
Rost befliesbar, Lock & Lift, ABS 680224
Pumpenanschluss mit Dichtung und Klappe 680475
Entriegelungsschlüssel für Lock & Lift 680702
Druckanschluss mit Dichtung und Schrauben 680758
Pumpenverbindung Minilift, Aqualift S 680760
Klappengehäuse Mono, mit Pumpenverbindung 680761
Drehverschluss für Verriegelung Pumpenverbindung 680762
Austauschpumpe GTF 500 mit Schwimmerschalter 680764
Freistromrad für GTF 500 680767
Spiralgehäuse für GTF 500 680768
Schraubenset für Ansaugkorb, GTF 500 680769
Ansaugkorb für GTF 500 680770
Pumpeneinhang für Aqualift S Compact, Mono, GTF 500 680771
Dichtung für Abdeckplatte, System 330 mm 686114
Abdeckplatte befliesbar mit Ablauffunktion 830054
Aufsatzstück System 400 verriegelbar, silbergrau 830065
  • Freier Kugeldurchgang (ATTR-180): 10  Millimeter
  • TÜV Prüfzeichen (ATTR-376): ID 1111241937
  • Anwendungsbereich (ATTR-264): Entwässerung
  • Bauart Pumpe (ATTR-265): Pumpe freiaufgestellt
  • Wellenlage Pumpe (ATTR-266): vertikal
  • Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
  • Hydraulik Pumpe (ATTR-268): einstufig
  • Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
  • Antrieb Pumpe (ATTR-270): E-Motor für Wechselstrom
  • E-Motor Anlaufart (ATTR-271): direkt
  • Werkstoff Pumpengehäuse (ATTR-272): Kunststoff
  • Motor-Pumpenwelle (ATTR-279): durchgehend
  • Wellenabdichtung (ATTR-280): RWDR
  • Anzahl der Betriebspumpen (ATTR-281): 1
  • Minimale Fördermedien-Temperatur (ATTR-282): 0  Grad Celsius
  • Maximaler Betriebsdruck (Pmax) (ATTR-283): 800  HPA
  • Minimale Drehzahl bei Drehzahlverstellung (ATTR-284): keine Drehzahlverstellung
  • max. Einschaltstrom (ATTR-285): 6,9  Ampere
  • Vertikaler Einbau (ATTR-286): ja
  • Pumpe (ATTR-4): GTF 500
  • Anzahl Pumpen (ATTR-181): 1
  • Laufrad Typ (ATTR-8): Freistromrad
  • Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 3G 1,0 mm2
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): C 16 A
  • Betriebsart (ATTR-10): S1
  • Leistung P1 (ATTR-F4): 0,6  Kilowatt
  • Leistung P2 (ATTR-F5): 0,4  Kilowatt
  • Drehzahl (ATTR-F2): 2.800  Umdrehungen/Minute
  • Betriebsspannung (ATTR-131): 230  Volt
  • Netzfrequenz (ATTR-N4): 50  Hertz
  • Nennstrom (ATTR-N5): 2,7  Ampere
  • Förderleistung max. (ATTR-F7): 10  Kubikmeter/Stunde
  • Förderhöhe max. (ATTR-F8): 8  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 40  Grad Celsius
  • Anschlusstyp (ATTR-N1): Schuko 2-polig
  • Schutzart Pumpe (ATTR-125): IP 68 (3m)
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 5  Meter
  • Temperaturüberwachung (ATTR-135): integriert
  • Gewicht netto (ATTR-A3A): 15,7  Kilogramm
  • Gewicht brutto (ATTR-A3B): 23,4  Kilogramm
  • Anlagenart (ATTR-2): Einzelanlage
  • Rückflussverhinderer (ATTR-165): integriert
  • Pumpensteuerung (ATTR-134): Schwimmerschalter
  • Abdeckungsart (ATTR-A21): befliesbare Abdeckplatte
  • Abdeckung Farbe (ATTR-A2A): silbergrau
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Verriegelung (ATTR-A2D): Lock & Lift
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Ablauffunktion (ATTR-A2H): ja
  • Bodenbelaghöhe max. (ATTR-A2L): 16  Millimeter
  • Länge (ATTR-A2M): 366  Millimeter
  • Breite (ATTR-A2N): 366  Millimeter
  • Zulauf Nennweite (DN) (ATTR-B1CA): 100  Millimeter
  • Einbautiefe (ATTR-B2_VB): 490  Millimeter
  • Druckabgang (DN) (ATTR-B17): 32  Millimeter
  • Druckabgang (DA) (ATTR-B18): 40  Millimeter
  • Nutzvolumen (ATTR-B10): 16  Liter
  • Länge (ATTR-A6A): 617  Millimeter
  • Breite (ATTR-A6B): 585  Millimeter
  • Volumen (ATTR-320): 0,2  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 590  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 590  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 675  Millimeter
  • Abmessungen (ATTR-323): 590X590X675 MM
  • Anzahl Packstücke (ATTR-321): 0
  • Art Niveauerfassung (ATTR-7A): mechanisch
  • Instrument Niveauerfassung (ATTR-7B): Schwimmerschalter
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Leistungserklärung (DOP) (ATTR-292): 009-085
  • Abwassermenge (ATTR-310): Mittel
  • Abwasserart (ATTR-6): fäkalienfrei
  • Konformitätserklärung (ATTR-303): 009-076
  • Farbe (ATTR-102): schwarz
  • Norm (ATTR-9): EN 12050-2
  • CE Kennzeichnung (ATTR-A5B): ja
  • Auslieferungszustand (ATTR-189): installationsfertig (Verbindungsteile sind bauseits anzuschließen)
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Hebeanlagen
  • Produktart (M-ATTR-003): Hebeanlage
  • Produktfamilie (M-ATTR-004): Aqualift S
  • Produktname (M-ATTR-005): Aqualift S Compact
  • Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10  PROZ
  • Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10  PROZ
  • Obere Toleranz der Nennfrequenz (+) (ATTR-275): 3  PROZ
  • Untere Toleranz der Nennfrequenz (-) (ATTR-276): 2  PROZ
  • Elektrischer Anschluss Pumpe (ATTR-277): 1/N/PE 230V
  • Anlaufschaltung bei Dreiphasenanschluss oder Drehstrom (ATTR-278): direkt
