Rückstauautomat Staufix FKA

DN 100, freiliegend

Datenblatt

Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden.

  • Sicheres, motorisches Verschlusssystem mit optischer Sonde
  • Schnelle, einfache und werkzeuglose Wartung
  • Als Komplettset oder Modulset erhältlich
Artikelnummer 84100
GTIN 4026092046333
Preisgruppe 6

Rückstauautomat Staufix FKA DN 100, freiliegend

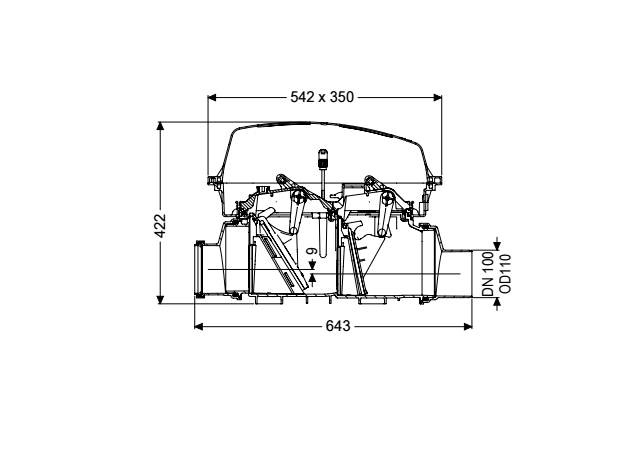

Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Ausführung: Notverschluss: ja Auslieferungszustand: installationsfertig Rückstauschutz: Typ 3 Mechanische Rückstauklappen: 1 Motorische Rückstauklappen: 1 Allgemeine Merkmale: Nennweite (DN): 100 Außendurchmesser (DA): 110 Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 642 mm Breite: 350 mm Höhe: 422 mm Grundkörper: Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale: Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Länge: 542 mm Breite: 350 mm Höhe: 165 mm Verriegelung: Klipverschluss Gefällesprung: 9 mm Kabellänge: 5 m Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Schutzart Sonde: IP 68 (3m/48h) Steuerung: Schaltgerät: Comfort Betriebsspannung: 230 V Netzfrequenz: 50 Hz Selbstdiagnosesystem (SDS): ja Batteriepufferung: ja Mehrzeilige Displayanzeige: ja Logbuchfunktion: ja USB-Schnittstelle: ja GSM-Schnittstelle: ja Potentialfreier Kontakt: optional Schutzart Schaltgerät: IP 54 Länge Netzanschlussleitung Schaltgerät: 1,4 m Art Niveauerfassung: optisch Instrument Niveauerfassung: optische Sonde Alarmgeber: optische Sonde

Einbauvideo

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

Die Dichtheitsprüfung der KESSEL Rückstauverschlüsse ist ohne Hilfsmittel schnell und einfach durchzuführen. Dieses Video zeigt die wenigen notwendigen Schritte.

  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162
Freischaltcode für potentialfreien Kontakt 80077
Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, freiliegend 80097
Kabelzubehör Verlängerung für Sonde 80889
Kabelzubehör Verlängerung für Motor 80890
Kabelzubehör Verlängerung für Pumpe 80891
  Titel Artikelnummer
Batterie 9 V Block 680034
Klappenhalter für motorische und mechanische Klappe 680101
Prüftrichter mit Dichtung 70214
Dichtungsset für geteilte Verriegelungsdeckel 70318
Verriegelungsdeckel Staufix FKA Zulaufseite 80016
Verriegelungsdeckel Staufix FKA Auslaufseite 80017
Rückstauklappe motorisch, mit Klappenhalter 80038
Einschiebeteil für motorische Klappe, mit Klappenhalter 80039
Einschiebeteil mit mechanischer Klappe, Klappenhalter 80041
Schaltgerät Comfort 230 V, Staufix FKA 80071
Antriebsmotor steckerfertig, 5 m Kabel 80076
Ersatzteilset optische Sonde 5 m Kabel 80888
Schutzhaube transparent 83031
Aufsatzstück zur Anbringung einer Schutzhaube 83032
Spitzende DN 100, mit Dichtung 83081
Muffe DN 100, mit Dichtung 83085
  • Einbausituation (ATTR-1): freiliegende Abwasserleitung
  • Herkunftsland (ATTR-322): DE
  • Nennweite (DN) (ATTR-118): 100
  • Außendurchmesser (DA) (ATTR-147): 110
  • Gewicht netto (ATTR-A3A): 11,7  Kilogramm
  • Gewicht brutto (ATTR-A3B): 13,3  Kilogramm
  • Auslieferungszustand (ATTR-189): installationsfertig
  • Elektrischer Anschluss vorhanden (ATTR-256): ja
  • Art der Betriebsspannung (ATTR-288): Wechselspannung (AC)
  • Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10  PROZ
  • Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10  PROZ
  • Anschluss an GLT, GA (ATTR-257): ja
  • Länge (ATTR-A6A): 642  Millimeter
  • Breite (ATTR-A6B): 350  Millimeter
  • Höhe (ATTR-A6C): 422  Millimeter
  • Volumen (ATTR-320): 0,1  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 785  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 385  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 465  Millimeter
  • Abmessungen (ATTR-323): 785X385X465MM
  • Anzahl Packstücke (ATTR-321): 0
  • Notverschluss (ATTR-153): ja
  • Stutzen Ausführung (ATTR-233): inklusive Spitzende und Muffe
  • Schaltgerät (ATTR-S2): Comfort
  • Selbstdiagnosesystem (SDS) (ATTR-S5): ja
  • Batteriepufferung (ATTR-S6): ja
  • Mehrzeilige Displayanzeige (ATTR-S7): ja
  • Logbuchfunktion (ATTR-S8): ja
  • USB-Schnittstelle (ATTR-S9): ja
  • GSM-Schnittstelle (ATTR-S10): ja
  • Potentialfreier Kontakt (ATTR-S11): optional
  • Länge Netzanschlussleitung Schaltgerät (ATTR-S12): 1,4  Meter
  • Betriebsspannung (ATTR-S13): 230  Volt
  • Netzfrequenz (ATTR-S14): 50  Hertz
  • Schutzart Schaltgerät (ATTR-S4): IP 54
  • Alarmgeber (ATTR-S1): optische Sonde
  • Art Niveauerfassung (ATTR-7A): optisch
  • Instrument Niveauerfassung (ATTR-7B): optische Sonde
  • Abdeckungsart (ATTR-A21): Schutzhaube
  • Abdeckung Farbe (ATTR-A2A): transparent
  • Verriegelung (ATTR-A2D): Klipverschluss
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Länge (ATTR-A2M): 542  Millimeter
  • Breite (ATTR-A2N): 350  Millimeter
  • Höhe (ATTR-A2P): 165  Millimeter
  • Schutzart Motor (ATTR-174): IP 68 (3m/48h)
  • Motor Typ (ATTR-120B): KSM 140
  • Norm (ATTR-9): EN 13564
  • CE Kennzeichnung (ATTR-A5B): ja
  • Rückstauschutz (ATTR-151): Typ 3
  • Mechanische Rückstauklappen (ATTR-154): 1
  • Motorische Rückstauklappen (ATTR-3A): 1
  • Fremdüberwachung (ATTR-A8): LGA
  • Kabellänge (ATTR-190): 5  Meter
  • Leistungserklärung (DOP) (ATTR-292): 009-006
  • Sicherungsstrategie (ATTR-311): Zentralabsicherung
  • Abwasserart (ATTR-6): fäkalienhaltig
  • Position zum Kanal (ATTR-309): Gefälle zum Kanal
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Schutzart Sonde (ATTR-175): IP 68 (3m/48h)
  • Farbe (ATTR-102): schwarz
  • Gefällesprung (ATTR-176): 9  Millimeter
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Rückstauverschlüsse
  • Produktart (M-ATTR-003): Rückstauautomat
  • Produktfamilie (M-ATTR-004): Staufix
  • Produktname (M-ATTR-005): Staufix FKA
