Rückstauautomat Staufix FKA

DN 200, Bodenplatte, befliesbar

Datenblatt

Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden.

  • Sicheres, motorisches Verschlusssystem mit optischer Sonde
  • Schnelle, einfache und werkzeuglose Wartung
  • Als Komplettset oder Modulset erhältlich
Artikelnummer 84200X
GTIN 4026092046470
Preisgruppe 6

Rückstauautomat Staufix FKA DN 200, Bodenplatte, befliesbar
Der Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einem motorischen Verschlusssystem ausgestattet, welches bei Rückstau automatisch geschlossen wird. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Ausführung: Abdichtungsart: Abdichtung im Verbund (DIN 18534) Notverschluss: ja Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Sensorik ist bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 3 Mechanische Rückstauklappen: 1 Motorische Rückstauklappen: 1 Allgemeine Merkmale: Nennweite (DN): 200 Außendurchmesser (DA): 200 Hinweis Nennweite: Hydraulik entspricht DN 150 Farbe: schwarz Norm: EN 13564 Abmessungen: Länge: 720 mm Breite: 590 mm Aussparungsmaß Länge: 750 mm Aussparungsmaß Breite: 750 mm Behälter/Grundkörper: Einbautiefe: 486 - 640 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Grundkörper: Stutzen Ausführung: inklusive Spitzende und Muffe Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Bodenbelaghöhe max.: 16 mm Belastungsklasse: K 3 (EN 1253-1) Länge: 366 mm Breite: 366 mm Dichtheit: tagwasserdicht Verriegelung: Lock & Lift Gefällesprung: 9 mm Kabellänge: 5 m Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Schutzart Sonde: IP 68 (3m/48h) Steuerung: Schaltgerät: Comfort Betriebsspannung: 230 V Netzfrequenz: 50 Hz Selbstdiagnosesystem (SDS): ja Batteriepufferung: ja Mehrzeilige Displayanzeige: ja Logbuchfunktion: ja USB-Schnittstelle: ja GSM-Schnittstelle: ja Potentialfreier Kontakt: optional Schutzart Schaltgerät: IP 54 Länge Netzanschlussleitung Schaltgerät: 1,4 m Art Niveauerfassung: optisch Instrument Niveauerfassung: optische Sonde Alarmgeber: optische Sonde

Einbauvideo

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

Die Dichtheitsprüfung der KESSEL Rückstauverschlüsse ist ohne Hilfsmittel schnell und einfach durchzuführen. Dieses Video zeigt die wenigen notwendigen Schritte.

  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162
Freischaltcode für potentialfreien Kontakt 80077
Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, Bodenplatte 80098
Kabelzubehör Verlängerung für Sonde 80889
Kabelzubehör Verlängerung für Motor 80890
Kabelzubehör Verlängerung für Pumpe 80891
Verlängerungsstück H: 200 mm 83070
Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073
Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075
  Titel Artikelnummer
Batterie 9 V Block 680034
Klappenhalter für motorische und mechanische Klappe 680101
Dichtung für Aufsatzstück, ab 07/2014 680150
Dichtung für Abdeckplatte, System 330 mm 686114
Prüftrichter mit Dichtung 70214
Dichtungsset für geteilte Verriegelungsdeckel 70318
Verriegelungsdeckel Staufix FKA Zulaufseite 80016
Verriegelungsdeckel Staufix FKA Auslaufseite 80017
Rückstauklappe motorisch, mit Klappenhalter 80038
Einschiebeteil für motorische Klappe, mit Klappenhalter 80039
Einschiebeteil mit mechanischer Klappe, Klappenhalter 80041
Schaltgerät Comfort 230 V, Staufix FKA 80071
Antriebsmotor steckerfertig, 5 m Kabel 80076
Ersatzteilset optische Sonde 5 m Kabel 80888
Adapter Set optische Sonde 80892
Abdeckplatte befliesbar, tagwasserdicht 830052
Aufsatzstück System 400 verriegelbar, silbergrau 830065
Spitzende DN 200, mit Dichtung 83084
Muffe DN 200, mit Dichtung 83088
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3.000  Millimeter
  • Einbausituation (ATTR-1): Einbau in die Bodenplatte
  • Herkunftsland (ATTR-322): DE
  • Nennweite (DN) (ATTR-118): 200
  • Hinweis Nennweite (ATTR-118B): Hydraulik entspricht DN 150
  • Außendurchmesser (DA) (ATTR-147): 200
  • Gewicht netto (ATTR-A3A): 17  Kilogramm
  • Gewicht brutto (ATTR-A3B): 22,5  Kilogramm
  • Einbautiefe (ATTR-B2_VB): 486  Millimeter
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Auslieferungszustand (ATTR-189): vormontiert zur bauseitigen Endmontage (Sensorik ist bauseits zu montieren sowie Schaltgerät ist anzuschließen)
  • Elektrischer Anschluss vorhanden (ATTR-256): ja
  • Art der Betriebsspannung (ATTR-288): Wechselspannung (AC)
  • Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10  PROZ
  • Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10  PROZ
  • Anschluss an GLT, GA (ATTR-257): ja

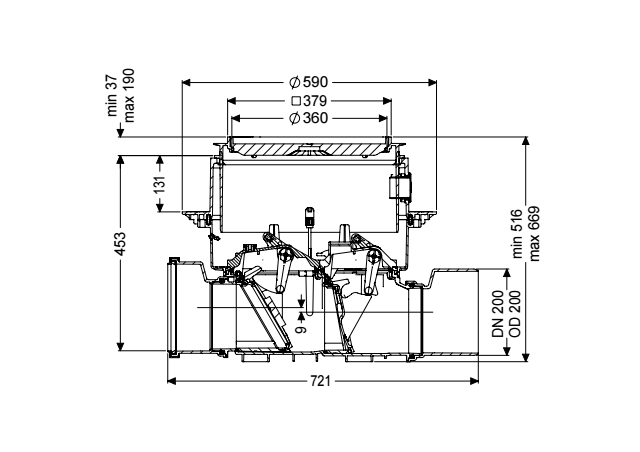

  • Länge (ATTR-A6A): 720  Millimeter
  • Breite (ATTR-A6B): 590  Millimeter
  • Aussparungsmaß Länge (ATTR-160): 750  Millimeter
  • Aussparungsmaß Breite (ATTR-161): 750  Millimeter
  • Volumen (ATTR-320): 0,3  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 785  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 615  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 550  Millimeter
  • Abmessungen (ATTR-323): 785X615X550MM
  • Anzahl Packstücke (ATTR-321): 0
  • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
  • Notverschluss (ATTR-153): ja
  • Stutzen Ausführung (ATTR-233): inklusive Spitzende und Muffe
  • Schaltgerät (ATTR-S2): Comfort
  • Selbstdiagnosesystem (SDS) (ATTR-S5): ja
  • Batteriepufferung (ATTR-S6): ja
  • Mehrzeilige Displayanzeige (ATTR-S7): ja
  • Logbuchfunktion (ATTR-S8): ja
  • USB-Schnittstelle (ATTR-S9): ja
  • GSM-Schnittstelle (ATTR-S10): ja
  • Potentialfreier Kontakt (ATTR-S11): optional
  • Länge Netzanschlussleitung Schaltgerät (ATTR-S12): 1,4  Meter
  • Betriebsspannung (ATTR-S13): 230  Volt
  • Netzfrequenz (ATTR-S14): 50  Hertz
  • Schutzart Schaltgerät (ATTR-S4): IP 54
  • Alarmgeber (ATTR-S1): optische Sonde
  • Art Niveauerfassung (ATTR-7A): optisch
  • Instrument Niveauerfassung (ATTR-7B): optische Sonde
  • Abdeckungsart (ATTR-A21): befliesbare Abdeckplatte
  • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
  • Dichtheit (ATTR-A2C): tagwasserdicht
  • Verriegelung (ATTR-A2D): Lock & Lift
  • Abdeckung Material (ATTR-A2E): Kunststoff
  • Bodenbelaghöhe max. (ATTR-A2L): 16  Millimeter
  • Länge (ATTR-A2M): 366  Millimeter
  • Breite (ATTR-A2N): 366  Millimeter
  • Schutzart Motor (ATTR-174): IP 68 (3m/48h)
  • Motor Typ (ATTR-120B): KSM 140
  • Norm (ATTR-9): EN 13564
  • CE Kennzeichnung (ATTR-A5B): ja
  • Rückstauschutz (ATTR-151): Typ 3
  • Mechanische Rückstauklappen (ATTR-154): 1
  • Motorische Rückstauklappen (ATTR-3A): 1
  • Fremdüberwachung (ATTR-A8): LGA
  • Kabellänge (ATTR-190): 5  Meter
  • Leistungserklärung (DOP) (ATTR-292): 009-006
  • Sicherungsstrategie (ATTR-311): Zentralabsicherung
  • Abwasserart (ATTR-6): fäkalienhaltig
  • Position zum Kanal (ATTR-309): Gefälle zum Kanal
  • Funktion bei Rückstau (ATTR-312): Schützt bei Rückstau
  • Schutzart Sonde (ATTR-175): IP 68 (3m/48h)
  • Farbe (ATTR-102): schwarz
  • Gefällesprung (ATTR-176): 9  Millimeter
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Rückstauverschlüsse
  • Produktart (M-ATTR-003): Rückstauautomat
  • Produktfamilie (M-ATTR-004): Staufix
  • Produktname (M-ATTR-005): Staufix FKA
