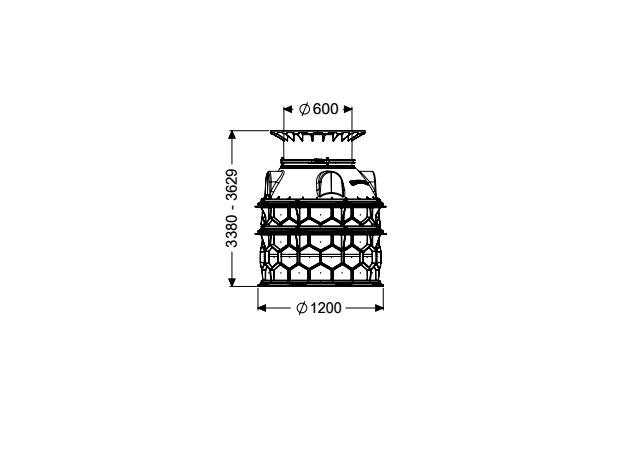

Schachtmodul LW 1000 Erdreich

Zugang LW 600, 3380-3629 mm, Klasse A/B

Datenblatt

Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden.

  • Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
  • Innovative Wabenstruktur
  • Einbau im Grundwasser bis 3000 mm
  • ideal zum Anbohren bis DN 150
  • auftriebssicher
  • Teleskopisches Aufsatzstück in LW 600 und LW 800 von Klasse K 3 bis Klasse D verfügbar
Artikelnummer 8740072
GTIN 4026092065877
Preisgruppe 3

Schachtmodul LW 1000 Erdreich Zugang LW 600, 3380-3629 mm, Klasse A/B
Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Ausführung: WU-Flansch: ohne Hinweis Einbau: maximale Einbautiefe 5000 mm in Kombination mit Technikmodul beachten Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Allgemeine Merkmale: Farbe: schwarz Norm: EN 13598-2 Zulassung: Z-42.1-527 Abmessungen: Länge: 1.200 mm Breite: 1.200 mm Behälter/Grundkörper: Zulauf max. Anbohrung (DN): 150 mm Einbautiefe: 3.380 - 3.629 mm Grundwasserbeständigkeit ab Unterkante Bodenteil: 3.000 mm Lichte Weite Behälter (LW): 1.000 mm Lichte Weite Einstieg (LW): 600 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Abdeckungsmerkmale: Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Belastungsklasse: B 125 (EN 124) Länge: 648 mm Breite: 648 mm Höhe: 95 mm Dichtheit: tagwasserdicht Oberfläche: Grauguss Verriegelung: unverriegelt

Einbauvideo

Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
  Titel Artikelnummer
Dichtung für Zwischenstück 680125
Klemmring für Aufsatzstücke d: 600 mm 680276
Dichtung für Abdeckplatte verriegelt 680323
Zwischenstück 250 mm, für Schachtmodul LW 1000 680370
Zwischenstück 500 mm, für Schachtmodul LW 1000 680371
Verbindungsbolzen-Set 10 Stück 680373
Dichtung für Schachtmodul 680374
Steighilfe für Schachtmodul 680376
Schachtkonus LW 600 Zugang Schachtmodul 680431
Aufsatzstück d: 600 mm 680569
Dichtung für Rohrdurchführung, DN 70 850116
Dichtung für Rohrdurchführung, DN 100 850117
Abdeckplatte Klasse B, Grauguss 860118
  • NDOP (ATTR-304): 009-071
  • Herkunftsland (ATTR-322): DE
  • Länge (ATTR-A6A): 1.200  Millimeter
  • Breite (ATTR-A6B): 1.200  Millimeter
  • Volumen (ATTR-320): 3,2  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 1.200  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 1.200  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 2.200  Millimeter
  • Abmessungen (ATTR-323): 1200X1200X1650MM/1200X1200X2250M
  • Anzahl Packstücke (ATTR-321): 0
  • WU-Flansch (ATTR-166): ohne
  • Hinweis Einbau (ATTR-188): maximale Einbautiefe 5000 mm in Kombination mit Technikmodul beachten
  • Lichte Weite Einstieg (LW) (ATTR-B13): 600  Millimeter
  • Lichte Weite Behälter (LW) (ATTR-B14): 1.000  Millimeter
  • Zulauf max. Anbohrung (DN) (ATTR-B1E): 150  Millimeter
  • Einbautiefe (ATTR-B2_VB): 3.380  Millimeter
  • Grundwasserbeständigkeit ab Unterkante Bodenteil (ATTR-B12): 3.000  Millimeter
  • Abdeckungsart (ATTR-A21): Abdeckplatte rund
  • Abdeckung Farbe (ATTR-A2A): schwarz
  • Belastungsklasse (ATTR-A2B): B 125 (EN 124)
  • Dichtheit (ATTR-A2C): tagwasserdicht
  • Verriegelung (ATTR-A2D): unverriegelt
  • Abdeckung Material (ATTR-A2E): Grauguss
  • Oberfläche (ATTR-A2F): Grauguss
  • Länge (ATTR-A2M): 648  Millimeter
  • Breite (ATTR-A2N): 648  Millimeter
  • Höhe (ATTR-A2P): 95  Millimeter
  • Gewicht netto (ATTR-A3A): 221  Kilogramm
  • Gewicht brutto (ATTR-A3B): 254  Kilogramm
  • Farbe (ATTR-102): schwarz
  • Norm (ATTR-9): EN 13598-2
  • Zulassung (ATTR-A5): Z-42.1-527
  • Fremdüberwachung (ATTR-A8): SKZ
  • Art der Höhenverstellbarkeit (ATTR-177): teleskopisches Aufsatzstück
  • Auslieferungszustand (ATTR-189): in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert)
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Technikträger
  • Produktart (M-ATTR-003): Schachtmodul
  • Produktfamilie (M-ATTR-004): Technikschacht
  • Produktname (M-ATTR-005): Technikschacht
