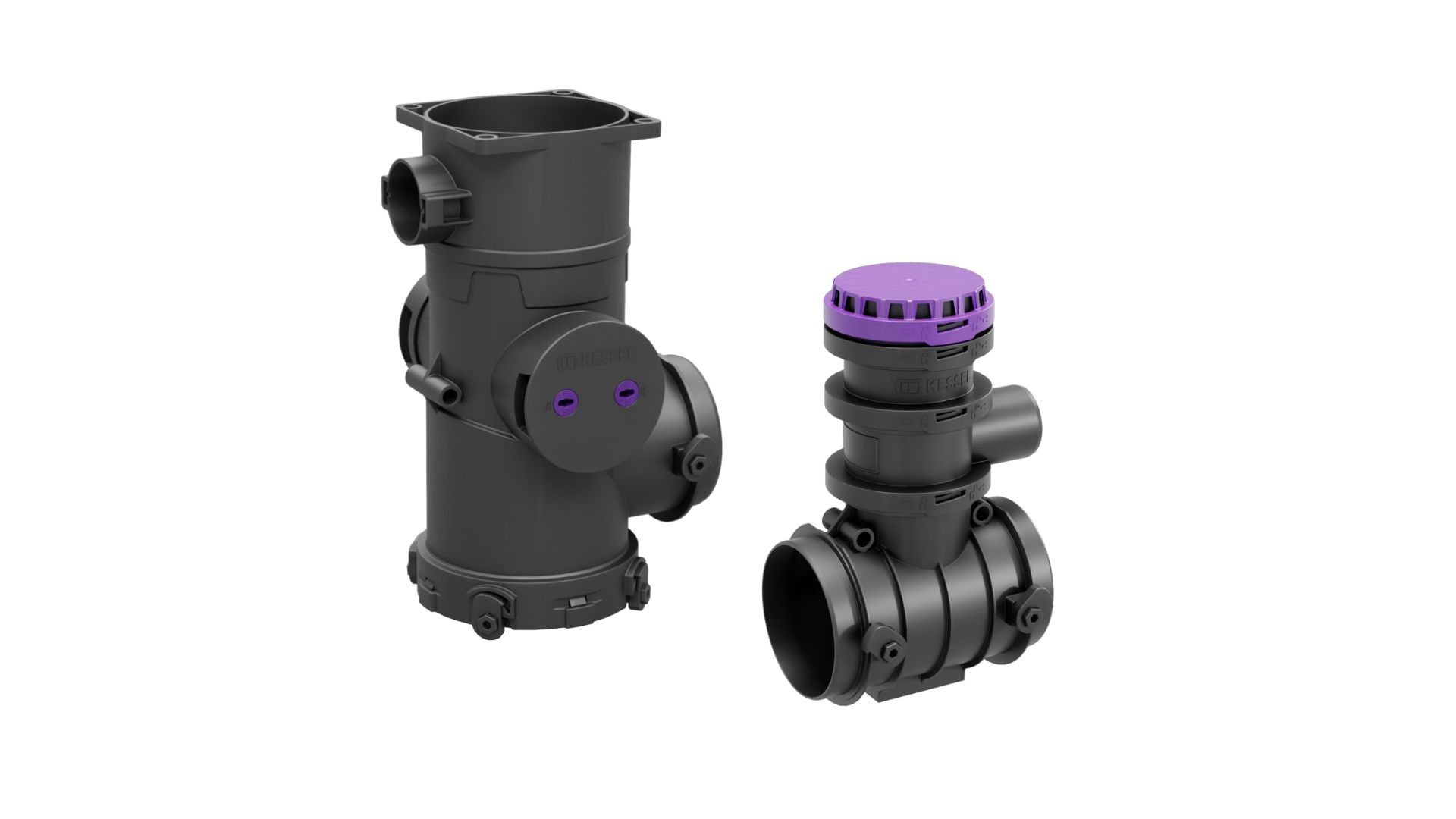

(Lenting, Tyskland) Højvandssikring samt udluftning og ventilation ifølge standarderne er ører til de mest vidtgående installationskrav til spildevandspumpestationer. I praksis fører de ofte til komplekse og omkostningseffektive løsninger med etagegennembrud samt dyre rørføringer. Med produktnyhederne CleverLoop og CleverVent præsenterer KESSEL to nye systemløsninger, der reducerer installationsindsatsen til pumpestationer betydeligt og åbner op for nye muligheder for bygningsafløb.
Innovative løsninger til en velkendt udfordring

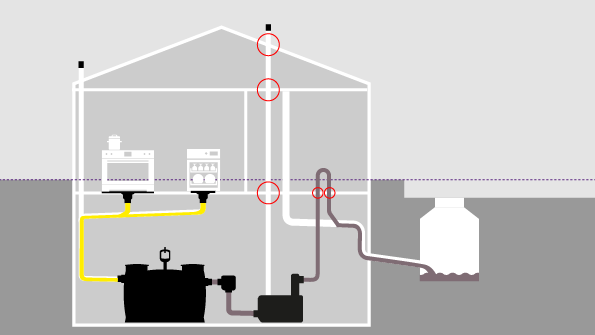

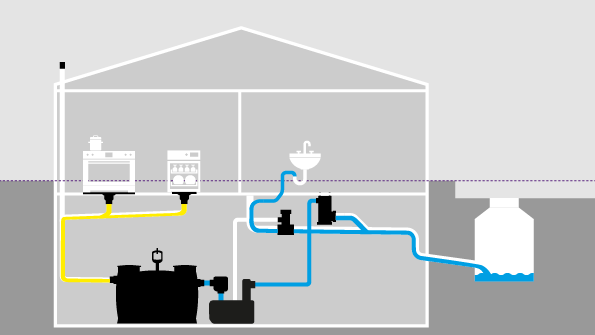

En installation af pumpestationer ifølge standarderne kræver udførsel af en tilbagestrømningssløjfe over vandniveau samt en separat udluftning over tag. Lige præcis ved sanering af eksisterende bygninger og ved fredede bygninger kan disse krav dog ofte kun realiseres med en væsentlig konstruktionsmæssig indsats og er forbundet med indgreb i statik, støj- og brandsikring. CleverLoop und CleverVent sætter ind lige præcis her: Begge systemer giver mulighed for en installation, der kan forblive fuldstændigt i pumpestationens opstillingsrum - helt uden etagegennembrud.
Systemseparator i stedet for tilbagestrømningssløjfe

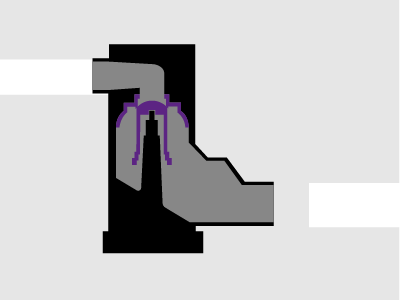

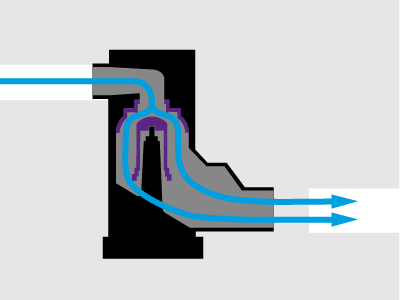

Med CleverLoop erstatter KESSEL den klassiske tilbagestrømningssløjfe med en mekanisk systemseparator, der kan installeres under vandniveau. Systemseparatoren garanterer en integreret overgang fra tryk- til selvfaldsrøret og beskytter bygningen pålideligt mod opstuvning, selv når en tilbagestrømningssløjfe ifølge standarderne ikke kan udføres. Rent teknisk er systemseparatoren CleverLoop baseret på et selvstændigt låseprincip med dobbelt sikkerhed: Under pumpedriften åbnes flowventilen automatisk af det vandflow, der skal udledes. Efter transporten lukker den mekaniske lås af sig selv. I tilfælde af opstuvning sørger et flydelegeme desuden for en redundant tætning.
Den praksisorienterede konstruktion kommer også til udtryk ved installation og vedligeholdelse: CleverLoop er udført som et modulært byggesæt og kan tilpasses fleksibelt til forskellige nominelle diametre (DN 50 til 100 på tryksiden samt DN 90 til 200 ved dræning af selvfaldsrør med muffer og spidsender). Desuden råder systemet over integrerede vedligeholdelsesåbninger for en hurtig adgang uden værktøj.
Intelligent ventilation uden etagegennembrud

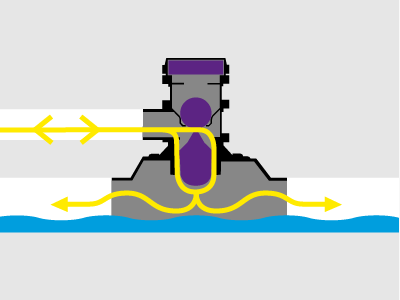

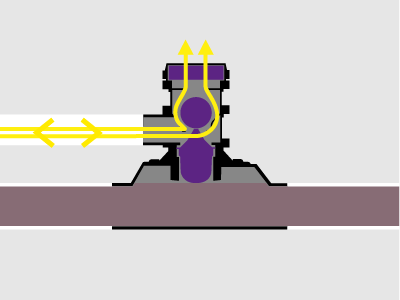

Med CleverVent tilbyder KESSEL et alternativ til den klassiske udluftning over tag. Luftfordeleren giver mulighed for en sikker udluftning og ventilation af pumpestationer og udskillere – uden ekstra rørføring gennem bygningen. I normal drift finder luftudskiftningen sted via det tilsluttede selvfaldsrør. Ved opstuvning lukker en integreret flydekontakt pålideligt vejen til kloakken og omskifter selvstændigt. Den nødvendige udluftning og ventilation sikres dermed via et aktiveret carbonfilter i rummet.
Også her er der fokus på en enkel installation og vedligeholdelse: Den kompakte konstruktion muliggør en direkte integration i pumpestationens hoveddræn, uden ekstra stigrør. Vedligeholdelsesrelevante komponenter såsom det aktiverede carbonfilter er let tilgængelige og udformet til det faktiske behov.
„Med systemseparatoren CleverLoop og luftfordeleren CleverVent imødegår vi de centrale udfordringer for højvandssikring, udluftning og ventilation samt installationsindsats“, forklarer Joachim Ziob, produktchef hos KESSEL. „Begge systemløsninger er nemme at planlægge og installere, giver maksimal sikkerhed og reducerer installationsomkostningerne med op til 70 procent. Systemerne egner sig frem for alt til sanering, men også til nybyggeri - fra enfamilieshuse og til erhvervsmæssige anvendelser“.
Verdensnyhed med efterprøvet sikkerhed
Indtil nu fandtes der ingen specifik standard for disse innovative løsninger. Så KESSEL definerer dermeden ny teknisk standard inden for bygningsafløb. Samtidigt sørger drænspecialisten for, at planlæggere og faguddannede håndværkere kan arbejde på et sikkert grundlag. Til dette formål har KESSEL gennem flere år udviklet et omfattende dokumentations- og certificeringskoncept sammen med velrenommerede partnere inden for videnskab, kontrolinstanser og standardisering.
På dette grundlag opstod med DIN SPEC 3615 for første gang en teknisk orienteringsramme for begge produktløsninger. Derudover blev systemseparatoren CleverLoop og luftfordeleren CleverVent underlagt omfattende tests af TÜV Rheinland og tildelt mærkningen „TÜV-testet“. Også på regulatorisk plan er applikationen garanteret: Det Østrigske Institut for Byggeteknik (OIB) samt det schweiziske certificeringsorgan Qplus har tildelt de tilsvarende godkendelser og certificeringer. Som supplement tilbyder KESSEL yderligere sikkerhed for planlægning og montering med en producenterklæring. „Vi har her realiseret to ægte verdensnyheder og samtidig skabt alle forudsætninger for at de kan anvendes sikkert. Med disse læsninger er der ikke længere nogen grund til at ryge op gennem loftet“, siger Ziob.
